Гармонические редукторы ZLCS с доставкой по России - купить по низкой цене на PredictorLLC.ru

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
5,4	18	6,9	35	8500	3500	0,034
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
4,4	2	4,1	1,6	190	36	6*M4
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ23	4,5	49	6*M4	Φ65	4,5	137

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
16	34	26	70	7300	3500	0,081
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
4,4	2	6,1	3	330	20	6*M4
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ27	9	91	6*M4	Φ71	4,5	147

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
22	43	27	87	7300	3500	0,081
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
4,4	1	4	3	330	13	6*M5
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ27	9	91	6*M4	Φ71	4,5	147

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
25	56	34	98	6500	3500	0,0197
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	2	7,8	4,7	560	17	8*M6
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ32	15,3	204	6*M5	Φ82	9	274

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
40	82	49	147	6500	3500	0,0197
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	1	4,3	5,1	560	9	8*M6
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ32	15,3	204	6*M5	Φ82	9	274

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
40	87	49	147	6500	3500	0,0197
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	1	3,8	5,5	560	8	8*M6
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ32	15,3	204	6*M5	Φ82	9	274

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
39	98	55	186	5600	3500	0,0421
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	1	15	9	1000	17	8*M8
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ42	37	486	8*M5	Φ96	9	431

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
67	157	108	284	5600	3500	0,0421
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	2	8	9,8	1000	9	8*M8
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ42	37	486	8*M5	Φ96	9	431

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
76	216	108	382	4800	3500	1,72
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	2	31	18	2200	14	8*M10
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ55	74	1108	12*M6	Φ125	15,3	1200

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
118	304	167	568	4800	3500	1,72
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	2	19	19	2200	9	8*M10
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ55	74	1108	12*M6	Φ125	15,3	1200

Входящий крутящий момент при 2000 об/мин	Допустимый момент пуска/остановки	Номинальный крутящий момент, среднее значение	Максимальный допустимый крутящий момент в пике	Максимальная входящая скорость (об/мин)	Допустимая средняя скорость (об/мин)	Инерция
(Н*м)	(Н*м)	(Н*м)	(Н*м)	при наличии смазки		J X10^-4KGM^-2
137	333	216	647	4800	3500	1,72
Угловая точность передачи	Потери гестерезиса (угл. минут)	*Пусковой момент (Нм)**	*Ускоряющий крут. момент (Нм)**	*Момент необратимой деформации (Нм)**	Макс. люфт (угловых сек.)	*D1D2**
2,9	2	18	20	2200	7	8*M10
J1	*Момент затяжки креплений рабочего фланца(Нм) (min/max)**		*D3D4**	J2	*Момент затяжки неподвижной части(Нм) (min/max)**
Φ55	74	1108	12*M6	Φ125	15,3	1200

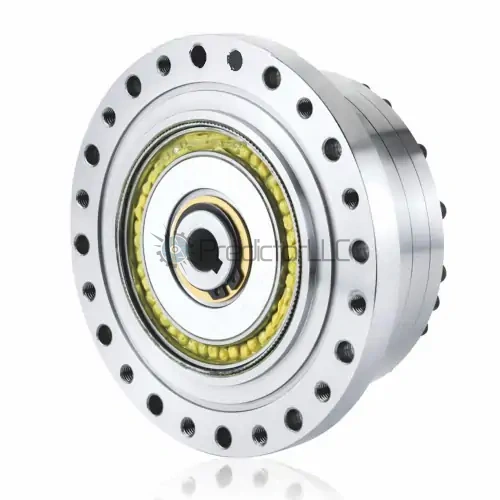

Волновой редуктор ZLCS-32-100-CO

Арт.: PR-ZLCS-32-100-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

137

Максимальный допустимый крутящий момент в пике (Н*м)

—

647

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-32-80-CO

Арт.: PR-ZLCS-32-80-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

118

Максимальный допустимый крутящий момент в пике (Н*м)

—

568

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-32-50-CO

Арт.: PR-ZLCS-32-50-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

382

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-25-100-CO

Арт.: PR-ZLCS-25-100-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

284

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-25-80-CO

Арт.: PR-ZLCS-25-80-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

186

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-25-50-CO

Арт.: PR-ZLCS-25-50-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

186

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-20-120-CO

Арт.: PR-ZLCS-20-120-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

147

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-20-100-CO

Арт.: PR-ZLCS-20-100-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

147

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-20-80-CO

Арт.: PR-ZLCS-20-80-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-20-50-CO

Арт.: PR-ZLCS-20-50-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-17-100-CO

Арт.: PR-ZLCS-17-100-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-17-80-CO

Арт.: PR-ZLCS-17-80-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-17-50-CO

Арт.: PR-ZLCS-17-50-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-14-100-CO

Арт.: PR-ZLCS-14-100-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

5,4

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-14-80-CO

Арт.: PR-ZLCS-14-80-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

5,4

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Волновой редуктор ZLCS-14-50-CO

Арт.: PR-ZLCS-14-50-CO

Калибр

—

Входящий крутящий момент при 2000 об/мин (Н*м)

—

5,4

Максимальный допустимый крутящий момент в пике (Н*м)

—

Оформить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

Гармонический редуктор - это устройство, основанное на принципе передачи крутящего момента через тело с контролируемой деформацией.
Гармонические редукторы, обладают следующими преимуществами:

- высокая точность
- низкий уровень шума
- низкий вес
- высокая скорость

Широко используются в аэрокосмических механизмах развертывания солнечных крыльев, механизмах наведения антенн, соединениях роботов и других областях прецизионной передачи. Гармонический редуктор в основном состоит из генератора волн (WG), гибкого зубчатого колеса (FS) и кругового жесткого колеса (CS). Представляет собой тип зубчатой передачи, основанной на возможности производить управляемую упругую деформацию через генератор волн, который взаимодействует с круговыми зубчиками для передачи движения и мощности.
