Фильтр
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLE
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 8:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

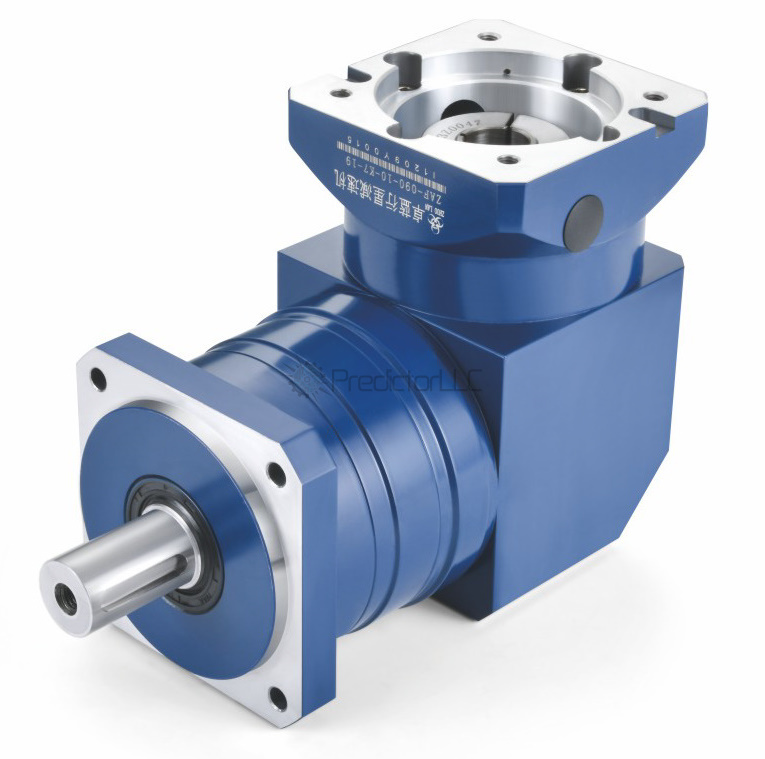

Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
1-3
Серия
—
ZAF
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
16
Входной вал
—
8
планетарные редукторы специальной серии, имеют повышенную точность и широкий диапазон присоединительных размеров, разболтовка фланца ограничена только внешними границами типоразмера и изготавливается индивидуально под потребности заказчика. Традиционно высокое качество и эксплуатационные характеристики редукторов Shenli обеспечат высокую долговечность и стабильность работы любого механизма.
Описание
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

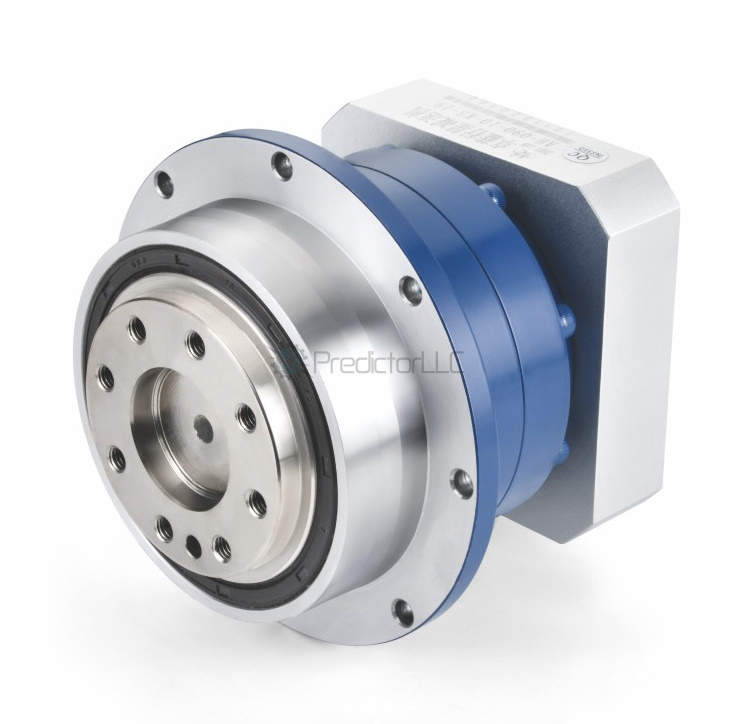

Фланец, мм
—
64
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
1-3
Серия
—
AH
Длина
—
L1
Тип шестерен
—
косозубые
Выходной вал, мм
—
64
Входной вал
—
8
планетарные редукторы специальной серии, имеют повышенную точность и широкий диапазон присоединительных размеров, разболтовка фланца ограничена только внешними границами типоразмера и изготавливается индивидуально под потребности заказчика. Традиционно высокое качество и эксплуатационные характеристики редукторов Shenli обеспечат высокую долговечность и стабильность работы любого механизма.
Описание
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

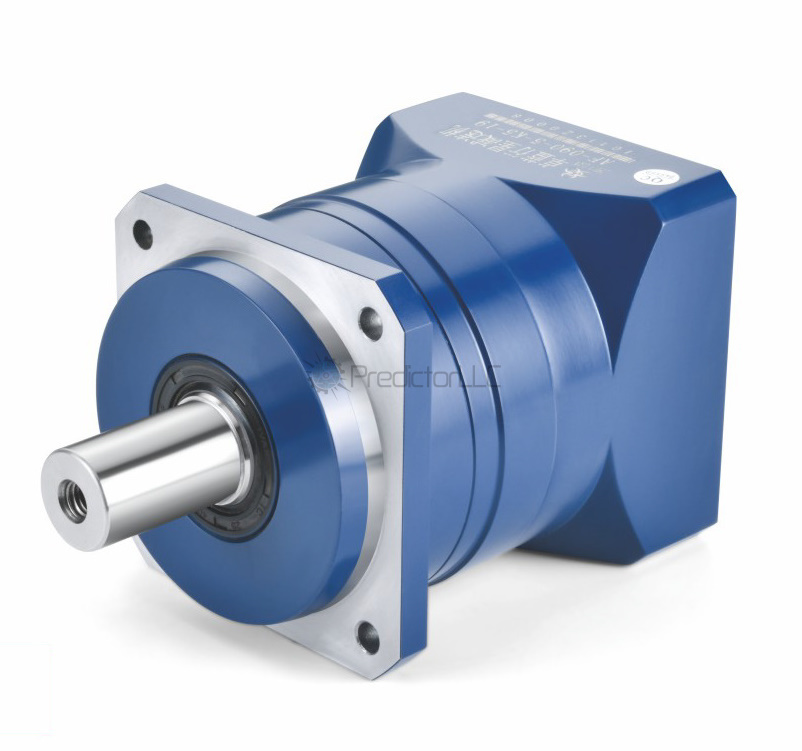

Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
1-3
Серия
—
AF
Длина
—
L1
Тип шестерен
—
косозубые
Выходной вал, мм
—
16
Входной вал
—
8
планетарные редукторы специальной серии, имеют повышенную точность и широкий диапазон присоединительных размеров, разболтовка фланца ограничена только внешними границами типоразмера и изготавливается индивидуально под потребности заказчика. Традиционно высокое качество и эксплуатационные характеристики редукторов Shenli обеспечат высокую долговечность и стабильность работы любого механизма.
Описание
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
4000
Люфт, угл. минут
—
12-18
Серия
—
ZPLE
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 8:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

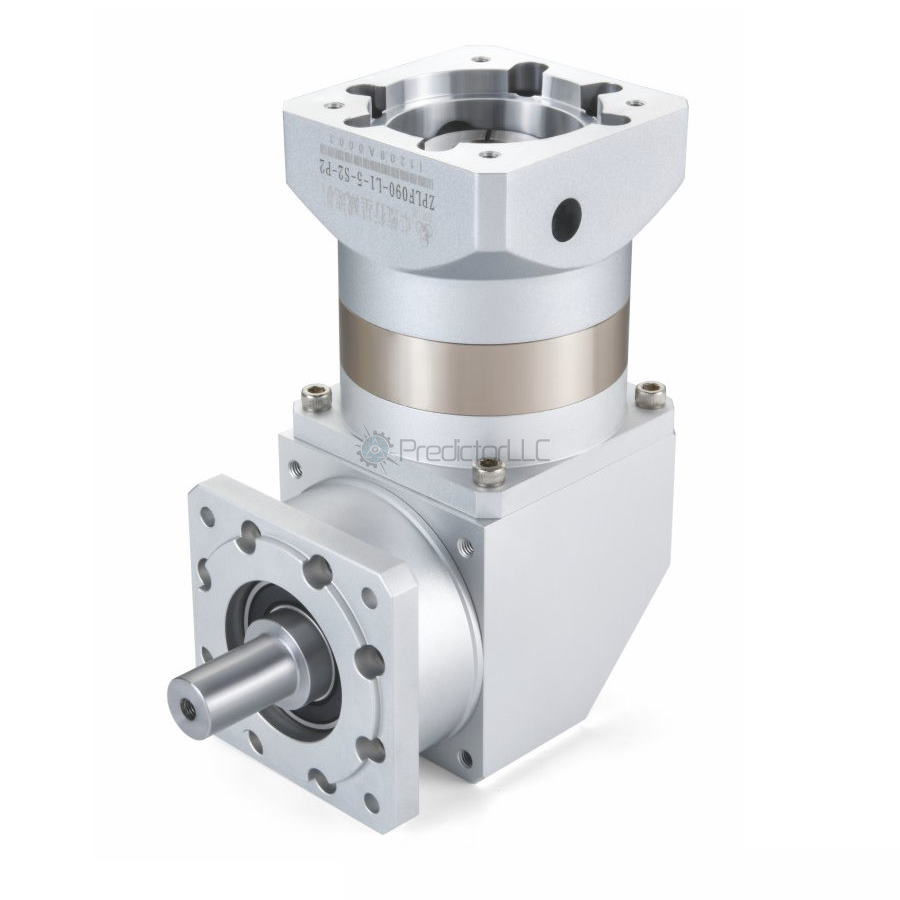

Фланец, мм
—
60
Номинальная скорость, об/мин
—
4000
Люфт, угл. минут
—
12-18
Серия
—
ZPLF
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 8:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

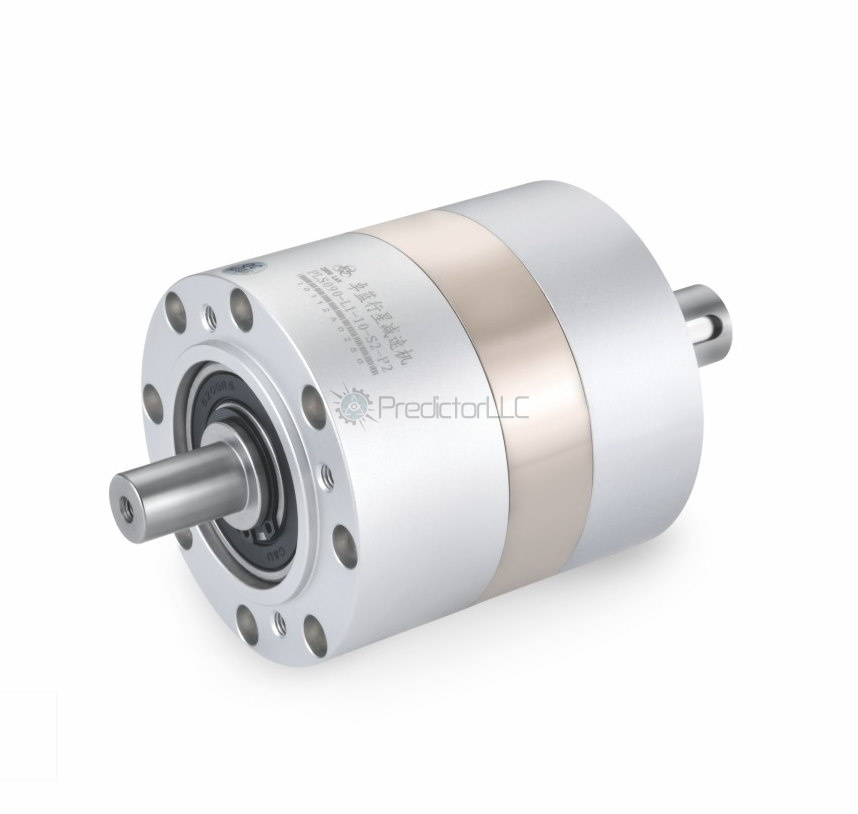

Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLS
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLF
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 8:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLE
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—3:1
- 3:1
- 4:1
- 5:1
- 7:1
- 8:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
42 (NEMA 17)
Номинальная скорость, об/мин
—
2000
Люфт, угл. минут
—
20-30
Серия
—
DLF
Длина
—
L1
Тип шестерен
—
прямозубые
Выходной вал, мм
—
8
Диаметр PCD, мм—31(↔NEMA17)
- 31(↔NEMA17)
Редукция—4:1
- 4:1
- 5:1
- 7:1
- 10:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLE
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—16:1
- 16:1
- 20:1
- 25:1
- 28:1
- 32:1
- 35:1
- 40:1
- 50:1
- 64:1
- 70:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
1-3
Серия
—
ZAF
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
16
Входной вал
—
8
планетарные редукторы специальной серии, имеют повышенную точность и широкий диапазон присоединительных размеров, разболтовка фланца ограничена только внешними границами типоразмера и изготавливается индивидуально под потребности заказчика. Традиционно высокое качество и эксплуатационные характеристики редукторов Shenli обеспечат высокую долговечность и стабильность работы любого механизма.
Описание
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—15:1
- 15:1
- 16:1
- 20:1
- 25:1
- 28:1
- 30:1
- 35:1
- 40:1
- 50:1
- 70:1
- 100:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
64
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
1-3
Серия
—
AH
Длина
—
L2
Тип шестерен
—
косозубые
Выходной вал, мм
—
64
Входной вал
—
8
планетарные редукторы специальной серии, имеют повышенную точность и широкий диапазон присоединительных размеров, разболтовка фланца ограничена только внешними границами типоразмера и изготавливается индивидуально под потребности заказчика. Традиционно высокое качество и эксплуатационные характеристики редукторов Shenli обеспечат высокую долговечность и стабильность работы любого механизма.
Описание
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—15:1
- 15:1
- 16:1
- 20:1
- 25:1
- 28:1
- 30:1
- 35:1
- 40:1
- 50:1
- 70:1
- 100:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
1-3
Серия
—
AF
Длина
—
L2
Тип шестерен
—
косозубые
Выходной вал, мм
—
16
Входной вал
—
8
планетарные редукторы специальной серии, имеют повышенную точность и широкий диапазон присоединительных размеров, разболтовка фланца ограничена только внешними границами типоразмера и изготавливается индивидуально под потребности заказчика. Традиционно высокое качество и эксплуатационные характеристики редукторов Shenli обеспечат высокую долговечность и стабильность работы любого механизма.
Описание
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—15:1
- 15:1
- 16:1
- 20:1
- 25:1
- 28:1
- 30:1
- 35:1
- 40:1
- 50:1
- 70:1
- 100:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
4000
Люфт, угл. минут
—
12-18
Серия
—
ZPLE
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—16:1
- 16:1
- 20:1
- 25:1
- 28:1
- 32:1
- 35:1
- 40:1
- 50:1
- 64:1
- 70:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
4000
Люфт, угл. минут
—
12-18
Серия
—
ZPLF
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—16:1
- 16:1
- 20:1
- 25:1
- 28:1
- 32:1
- 35:1
- 40:1
- 50:1
- 64:1
- 70:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLS
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLF
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—16:1
- 16:1
- 20:1
- 25:1
- 28:1
- 32:1
- 35:1
- 40:1
- 50:1
- 64:1
- 70:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
60
Номинальная скорость, об/мин
—
3000
Люфт, угл. минут
—
12-18
Серия
—
PLE
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
14
Входной вал
—
8
Диаметр PCD, мм—45
- 45
- 46(40ST)
- 47.14(↔NEMA23)
- 70(60ST)
Редукция—16:1
- 16:1
- 20:1
- 25:1
- 28:1
- 32:1
- 35:1
- 40:1
- 50:1
- 64:1
- 70:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Фланец, мм
—
42 (NEMA 17)
Номинальная скорость, об/мин
—
2000
Люфт, угл. минут
—
20-30
Серия
—
DLF
Длина
—
L2
Тип шестерен
—
прямозубые
Выходной вал, мм
—
8
Диаметр PCD, мм—31(↔NEMA17)
- 31(↔NEMA17)
Редукция—16:1
- 16:1
- 20:1
- 25:1
- 40:1
- 50:1
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Редукторы SHENLI представлены следующими основными типами устройств доступных к заказу:
Планетарные редукторы
Гармонические (волновые) редукторы
Полые редукторы
Серия PLF и ее производные это редукторы с соосным расположением фланцев для решения различных задач, люфт уже входит в пределы до 12 угл. минут, основное назначение - работа с сервоприводами PMSM типа, но существуют модификации для шаговых двигателей.
Серия с префиксом Z(ZPLF, ZPLE) относится к несоосным редукторам, фланцы расположены под углом 90 град, люфт соответствует серии PLF. Обычно способны выдерживать большие нагрузки в силу двухэтапной конструкции.
Серия ZPT имеет Т-образное исполнение для привода одновременно 2-х нагрузок и является разновидностью серии ZAF с гипоидной передачей.
Серия AF и ее производные - высокоточные редукторы с косозубыми шестернями. так же имеют несоосные модели с префиксом Z(ZAF, ZAL) с углом 90 градусов.
Серия AH представляет собой редуктор, вал которого исполнен в виде ступицы для более надежного крепления рабочих колес, столов индексации, деталей роботов-манипуляторов и т.д.
Гармонические редукторы SHENLI представлены пятью модификациями для широкого спектра применений. Данный тип редукторов имеет ряд преимуществ над планетарными, к числу которых можно отнести малые габариты и очень высокую точность позиционирования. Все габаритные размеры и чертежи можно найти в соответствующем разделе сайта.
Полые редукторы (актуаторы вращения) - особый класс устройств для решения задач точного позиционирования поверхностей, цилиндров, рычагов. Особенностью конструкции является вынесенный на сторону фланец крепления привода и широкое отверстие в центре редуктора для прокладки проводов, шлангов, каких-либо магистралей. Полый редуктор имеет форму кольца, выполнен из высокопрочных материалов, все чертежи и параметры доступны у нас на сайте.
