Фильтр
Ток фазы, А
—
3
Напряжение AC, В
—
380/400/415/440V
Протокол управления драйвером
—
ETHERCAT, POWERLINK, ШИМ (Меандр/SIN)
Мощность, кВт
—
1.5
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
5.5/7.5
Момент S1/S6, Н/м
—
18/24
Номинальная частота вращения, об/мин
—
3000
Максимальная частота вращения, об/мин
—
8000
Тип конуса
—
A2-4
Тип подключения
—
Y
Тип привода шпинделя
—
Асинхронный
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
3.7/5.5
Момент S1/S6, Н/м
—
12/17.5
Номинальная частота вращения, об/мин
—
3000
Максимальная частота вращения, об/мин
—
15000
Тип привода шпинделя
—
Асинхронный
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Момент инерции, кг/м2
—
0.0027
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
10.5
Ток фазы, А
—
2.0
Номинальная частота, Гц
—
50
Макс. скорость, об/мин
—
2000
Константа напряжения Ke, В/КилоОб.мин
—
252
Мощность, кВт—1.1
- 1.1
- 1.6
- 2.0
- 2.8
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Количество полюсов, П
—
4
Момент инерции, кг/м2
—
0.0034
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
7.2
Ток фазы, А
—
1.8/2.0/2.2
Рабочее напряжение, В
—
380/335/305
Номинальная частота, Гц
—
36.5
Макс. скорость при пост. мощности
—
2000/3000/4000
Макс. скорость, об/мин
—
6000
Мощность, кВт—0.75
- 0.75
- 1.1
- 1.5
- 2.2
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-2500(Инкрементальный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Ток фазы, А
—
5
Напряжение AC, В
—
380/400/415/440V
Протокол управления драйвером
—
ETHERCAT, POWERLINK, ШИМ (Меандр/SIN)
Мощность, кВт
—
2.2
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
11/15
Момент S1/S6, Н/м
—
53/72
Номинальная частота вращения, об/мин
—
2000
Максимальная частота вращения, об/мин
—
6000
Тип конуса
—
A2-5
Тип подключения
—
Y
Тип привода шпинделя
—
Асинхронный
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
5.5/7.5
Момент S1/S6, Н/м
—
8.8/12
Номинальная частота вращения, об/мин
—
6000
Максимальная частота вращения, об/мин
—
18000
Тип привода шпинделя
—
Асинхронный
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Момент инерции, кг/м2
—
0.0032
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
12.4
Ток фазы, А
—
2.4
Номинальная частота, Гц
—
50
Макс. скорость, об/мин
—
2000
Константа напряжения Ke, В/КилоОб.мин
—
255
Мощность, кВт—1.3
- 1.3
- 1.9
- 2.5
- 3.5
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Количество полюсов, П
—
4
Момент инерции, кг/м2
—
0.0039
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
10.5
Ток фазы, А
—
2.6/2.9/3.2
Рабочее напряжение, В
—
380/340/305
Номинальная частота, Гц
—
36.9
Макс. скорость при пост. мощности
—
2000/3000/4000
Макс. скорость, об/мин
—
6000
Мощность, кВт—1.1
- 1.1
- 1.5
- 2
- 3
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-2500(Инкрементальный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Ток фазы, А
—
8
Напряжение AC, В
—
380/400/415/440V
Протокол управления драйвером
—
ETHERCAT, POWERLINK, ШИМ (Меандр/SIN)
Мощность, кВт
—
3.7
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
11/15
Тип конуса
—
A2-6
Тип привода шпинделя
—
Асинхронный
Момент S1/S6, Н/м
—
140/190
Номинальная частота вращения, об/мин
—
750
Максимальная частота вращения, об/мин
—
1500
Тип подключения—Y
- Y
- △
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
9.5/11
Момент S1/S6, Н/м
—
45/52.5
Номинальная частота вращения, об/мин
—
2000
Максимальная частота вращения, об/мин
—
10000
Тип привода шпинделя
—
Асинхронный
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Момент инерции, кг/м2
—
0.0045
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
19.1
Ток фазы, А
—
3.6
Номинальная частота, Гц
—
50
Макс. скорость, об/мин
—
2000
Константа напряжения Ke, В/КилоОб.мин
—
255
Мощность, кВт—2.0
- 2.0
- 3.0
- 3.7
- 5.0
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Количество полюсов, П
—
4
Момент инерции, кг/м2
—
0.0054
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
14.3
Ток фазы, А
—
3.3/3.6/4.0
Рабочее напряжение, В
—
380/360/320
Номинальная частота, Гц
—
36.4
Макс. скорость при пост. мощности
—
2000/3000/4000
Макс. скорость, об/мин
—
6000
Мощность, кВт—1.5
- 1.5
- 2.2
- 3
- 4
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-2500(Инкрементальный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
11.8/15
Момент S1/S6, Н/м
—
45/57
Номинальная частота вращения, об/мин
—
2500
Максимальная частота вращения, об/мин
—
12000
Тип привода шпинделя
—
Асинхронный
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Ток фазы, А
—
13
Напряжение AC, В
—
380/400/415/440V
Протокол управления драйвером
—
ETHERCAT, POWERLINK, ШИМ (Меандр/SIN)
Мощность, кВт
—
5.5
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Мощность S1/S6, кВт
—
22/30
Тип конуса
—
A2-8
Тип привода шпинделя
—
Асинхронный
Момент S1/S6, Н/м
—
420/573
Номинальная частота вращения, об/мин
—
500
Максимальная частота вращения, об/мин
—
1500
Тип подключения—Y
- Y
- △
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Момент инерции, кг/м2
—
0.0074
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
33.4
Ток фазы, А
—
6.2
Номинальная частота, Гц
—
50
Макс. скорость, об/мин
—
2000
Константа напряжения Ke, В/КилоОб.мин
—
254
Мощность, кВт—3.5
- 3.5
- 5.0
- 6.2
- 8.0
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Количество полюсов, П
—
4
Момент инерции, кг/м2
—
0.0086
Обороты, об/мин
—
1000
Крутящий момент, Н/м
—
21
Ток фазы, А
—
4.8/4.9/5.3
Рабочее напряжение, В
—
380/375/345
Номинальная частота, Гц
—
35.8
Макс. скорость при пост. мощности
—
2000/3000/4000
Макс. скорость, об/мин
—
6000
Мощность, кВт—2.2
- 2.2
- 3.7
- 4
- 5.5
Тип энкодера—MG-128(Магнитный)
- MG-128(Магнитный)
- CE9-2500(Инкрементальный)
- CE9-23B(Абсолютный)
- RZ12-1024(Резольвер)
- SC-2048(SIN-COS)
- Нет
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

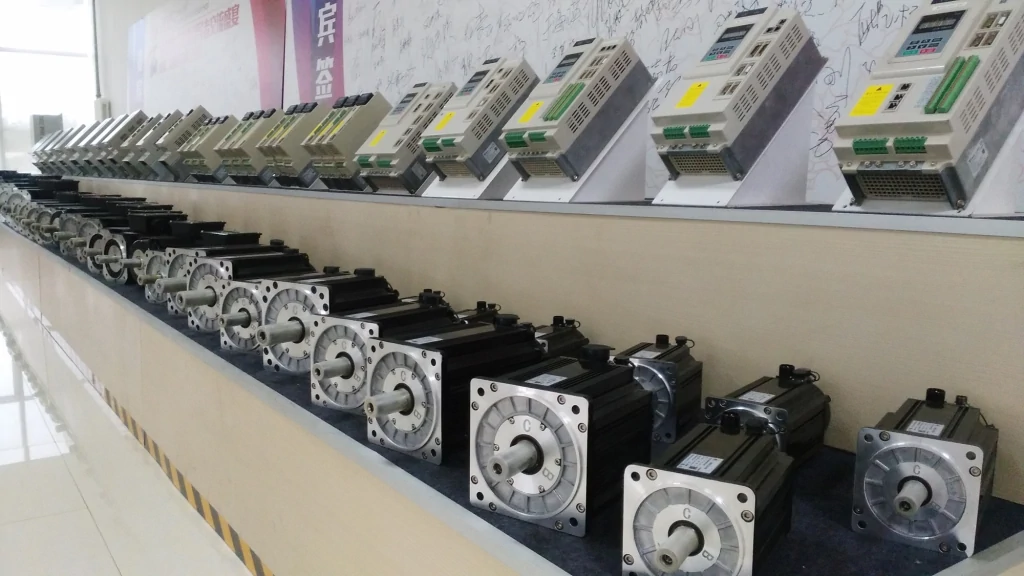

Сервоприводы и шпиндели производства CTB обладают высоким качеством исполнения и высокими эксплуатационными характеристиками. Продукция CTB используется в станках SMTCL - крупнейшего производителя станков в КНР. в 2014 году было завершено строительство и введен в эксплуатацию новый цех по производству мотор-шпинделей, соответствующий промышленным стандартам индустрии 4.0. В цехах сохраняется постоянная температура, воздух постоянно очищается от взвесей и пыли для достижения высокого выхода качественных деталей.
Компания CTB один из лидеров отрасли, вся продукция защищена правами интеллектуальной собственности на исследования и разработки, 57 патентами, 11 авторскими правами на программное обеспечение, исключительными правами на разработку интегральных схем. Сервосистемы прошли всю эволюцию от примитивных устройств на датчиках холла, до современных универсальных серводрайверов с модульной архитектурой, расширяемой в зависимости от задач заказчика, как то поддержка Powerlink, Mehatrolink, Ethercat либо управление импульсами с поддержкой современных мультиоборотных абсолютных энкодеров.
Шпиндели СTB всегда имеют сбалансированный набор характеристик, позволяющий им работать долго без каких-либо проблем с механикой или вибрациями. Масса приводов рассчитана исходя из моментов инерции и оборотов и обеспечивает плавную работу без лишних внутренних нагрузок на элементы изделия, наиболее подверженные износу, такие как подшипники и уплотнители, чувствительные к амплитудным деформациям и имеющими собственную частоту резонанса. Инженеры CTB предусмотрели все для того, чтобы Ваше оборудование работало как часы, а не требовало постоянного внимания
В ассортименте представлены следующие позиции:
Компания CTB один из лидеров отрасли, вся продукция защищена правами интеллектуальной собственности на исследования и разработки, 57 патентами, 11 авторскими правами на программное обеспечение, исключительными правами на разработку интегральных схем. Сервосистемы прошли всю эволюцию от примитивных устройств на датчиках холла, до современных универсальных серводрайверов с модульной архитектурой, расширяемой в зависимости от задач заказчика, как то поддержка Powerlink, Mehatrolink, Ethercat либо управление импульсами с поддержкой современных мультиоборотных абсолютных энкодеров.
Шпиндели СTB всегда имеют сбалансированный набор характеристик, позволяющий им работать долго без каких-либо проблем с механикой или вибрациями. Масса приводов рассчитана исходя из моментов инерции и оборотов и обеспечивает плавную работу без лишних внутренних нагрузок на элементы изделия, наиболее подверженные износу, такие как подшипники и уплотнители, чувствительные к амплитудным деформациям и имеющими собственную частоту резонанса. Инженеры CTB предусмотрели все для того, чтобы Ваше оборудование работало как часы, а не требовало постоянного внимания
В ассортименте представлены следующие позиции:
— сервоприводы шпиндельные синхронные и асинхронные - комплектуются на данный момент только абсолютными магнитными энкодерами от 1 до 400 кВт
— мотор-шпиндели токарные до 75 кВт
— мотор-шпиндели фрезерные до 45 кВт
— сервоприводы для прессов
— сервоприводы для осей станков до 85 кВт
