- оси ЧПУ станковСервоусилитель DLS200-F1-1R6 имеет коммуникационный модуль MODBUS RTU для решения следующих задач:
- исполнительные механизмы станков с применением ПЛК
- индексаторы
- линии фасовки/сортировки
- смена параметров серводвигателя на летуДоступно чтение и запись практически всех регистров драйвера по протоколу MODBUS RTU для работы со SCADA системами.
- управление работой серводвигателя в режиме SPEED
- управление работой серводвигателя в режиме TORQUE
- получение данных от энкодера по RS485
- определение пройденного пути по RS485
- определение Z метки энкодера
- получение кода ошибки
- сброс ошибок
- задание скорости
- задание момента
- чтение электрических параметров работы серводвигателя
Сервоусилитель DLS200-F1-1R6 оснащен 4-мя оптоизолированными цифровыми выходами (аноды: 15, 16, 17, 18, катоды: 3, 4, 5, 19) и 1 входом (анод: 20, катод: 6). Для каждого выхода установлены значения по умолчанию (см. инструкцию), вход сконфигурирован как сигнал SON (Servo Enable). Логика всех выходов может быть инвертирована. При использовании режима автовозбуждения (SON on (P1. 04 = 1) для цифрового входа возможны следующие варианты использования: ALRS(сброс ошибок), SPDINV(реверс в режиме SPEED), SON.
Доступны следующие варианты задания вращения (P1. 02):

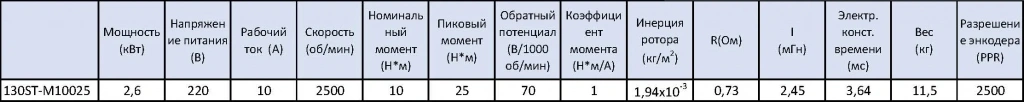

- STEP/DIR (синонимы STEP/SIGN, PULSE/DIR, PULSE/SIGN) - управление по 2 сигналам, логический 0/1 направление и меандр тактирования. Два оптоизолированных входа с сопротивлением 270 Ом для использования 5 В логики, при использовании напряжения выше 5В(12/24) в комплекте поставляется резистор на 2 кОм.Сервокомплект поставляется с сервоприводом 130ST-M10025 в базовом оснащении с инкрементным энкодером TAMAGAWA на 2500 строк, все характеристики серводвигателя приведены в таблице ниже.
- CW/CCW - управление по 2 шим меандрам тактирования (по часовой, против часовой), логика 5 В (270 Ом), для работы с более высокими логическими напряжениями используйте резистор 2 кОм (в комплекте)
- T-REF - 0-10 В аналоговое управление по моменту
- V-REF - 0-10 В аналоговое управление по скорости
- RS485 - управление по протоколу MODBUS RTU по моменту и по скорости (путем записи задания в регистр памяти)
Комплектация:
Сервоусилитель DLS200-F1-1R6 с поддержкой инкрементных энкодеров
Сервопривод 130ST-M10025
Кабель энкодера 3 м
Силовой кабель 3 м
Тормоз
|
да |
Количество фаз
? число фаз питания шагового двигателя/драйвера серводвигателя |
1 |
Крутящий момент серводвигателя, н/м
|
10 |
Мощность, кВт
|
2.6 |
Обороты, об/мин
|
2500 |
Фланец, мм
|
130 |
Тип энкодера
|
ИНК |
Рабочее напряжение, В
|
220 |
Подходящий редуктор
|
PLE 120/160, PLF 120/160, ZPLE 120, ZPLF 120, AF/AL 90, AL 155, AF/AL 180, AL 205, ZAF 115, ZAL 120, AH 110/140 |
