- оси ЧПУ станков (поддерживает компенсацию люфта оси на уровне привода, P2-28)Сервоусилитель DLS300-P5-5R5 имеет коммуникационный модуль MODBUS RTU для решения следующих задач:
- исполнительные механизмы станков с применением ПЛК
- индексаторы
- линии фасовки/сортировки
- узлы с расширенной логикой
- RGV/AGV
- смена параметров сервопривода на летуДоступно чтение и запись практически всех регистров драйвера по протоколу MODBUS RTU для работы со SCADA системами.
- управление работой привода в режиме SPEED
- управление работой сервопривода в режиме TORQUE
- получение данных от энкодера по RS485
- определение пройденного пути по RS485
- определение Z метки энкодера
- получение кода ошибки
- сброс ошибок
- задание скорости
- задание момента
- чтение электрических параметров работы сервопривода
Серводрайвер DLS300-P5-5R5 оснащен 6-ю оптоизолированными цифровыми выходами (аноды: 4, 8, 27, 30, 32, 34 катоды: 5, 7, 9, 26, 28, 33) и 9-ю входами (анод: 10, 11, 12, 13, 14, 15, 17, 19, 38). Для каждого выхода установлен функционал по умолчанию (см. инструкцию), входы сконфигурированы как сигналы: SON (Servo Enable), CCW Disabled, CW Disabled, CCW Torque limit, CW Torque limit, Emergency Stop, Switch selection 0, Switch Selection 1, Switch Selection 2. Логика всех выходов может быть инвертирована.
Для цифровых входов возможны следующие варианты использования:
-SON - серво ENВарианты конфигурации выходов:
-ALRS - сброс ошибок
-SHOLD - пауза в режиме SPEED
-P-OT - запрет CW
-N-OT - запрет CCW
-RIL - ограничение момента CW
-FIL - ограничение момента CCW
-PCLR - очистка буфера ошибок положения энкодера
-LOK - удержание при нулевой скорости
-SPD1 - селектор скорости 1
-SPD2 - селектор скорости 2
-SPD3 - селектор скорости 3
-MDC - переключение режима управления
-INH - запрет управления по положению
-SPDINV - реверс в режиме SPEED
-G-SEL - переключение множителя набора скорости
-GN1 - селектор числителя электронного редуктора 1
-GN2 - селектор числителя электронного редуктора 2
-GN3 - селектор числителя электронного редуктора 3
-GN4 - селектор числителя электронного редуктора 4
-PTRG - триггер исполнения в режиме POSITION
-PHOLD - пауза в режиме POSITION
-SHOME - триггер поиска HOME - point
-ORG1 - концевик 1
-ORG2 - концевик 2
-POS1 - селектор скорости в режиме SPEED 1
-POS2 - селектор скорости в режиме SPEED 2
-POS3 - селектор скорости в режиме SPEED 3
-POS4 - селектор скорости в режиме SPEED 4
-TTRINV - реверс в режиме TORQUE
-EMC - экстренная остановка (мухомор)
-JOG+ - прыжок +
-JOG - - прыжок -
-MPD0 - переключатель ручной/автоматический в режиме POSITION
-MD0 - селектор скорости (режим POSITION) 1
-MD1 - селектор скорости (режим POSITION) 2
-SetAxis - принять координаты HOME
- SRDY (инициализация закончена)Доступны следующие варианты задания вращения (P1. 00):
- ALRM
- ZSPD (положение достигнуто)
- TSPD (момент достигнут)
- SSPD (скорость достигнута)
- HOME (HOME достигнут)
- BRKR (освободить тормоз)

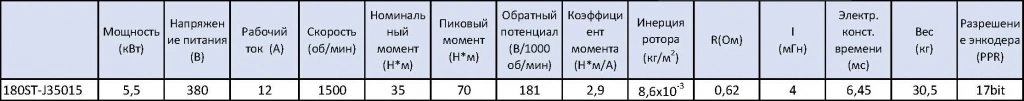

- STEP/DIR (синонимы STEP/SIGN, PULSE/DIR, PULSE/SIGN) - управление по 2 сигналам, логический 0/1 направление и меандр тактирования. Два оптоизолированных входа с сопротивлением 270 Ом для использования 5 В логики, при использовании напряжения выше 5В(12/24) в комплекте поставляется резистор на 2 кОм.Комплект поставляется с PMSM приводом 180ST-J35015V3 в базовом оснащении с абсолютным энкодером TAMAGAWA 17 bit, все характеристики серводвигателя приведены в таблице ниже.
- CW/CCW - управление по 2 шим меандрам тактирования (по часовой, против часовой), логика 5 В (270 Ом), для работы с более высокими логическими напряжениями используйте резистор 2 кОм (в комплекте)
- Phase A/B
- T-REF - 0-10 В аналоговое управление по моменту
- V-REF - 0-10 В аналоговое управление по скорости
- RS485 - управление по протоколу MODBUS RTU по моменту и по скорости (путем записи задания в регистр памяти)
Комплектация:
Сервоусилитель
Комплектация:
Сервоусилитель DLS300-P5-5R5 с поддержкой абсолютных энкодеров
Сервопривод 180ST-J35015V3
Кабель энкодера 3 м
Силовой кабель 3 м
Тормоз
|
да |
Количество фаз
? число фаз питания шагового двигателя/драйвера серводвигателя |
3 |
Крутящий момент серводвигателя, н/м
|
35 |
Мощность, кВт
|
5.5 |
Обороты, об/мин
|
1500 |
Фланец, мм
|
180 |
Тип энкодера
|
АБС Single |
Рабочее напряжение, В
|
380 |
Подходящий редуктор
|
PLE 160, PLF 160, ZPLE 160, ZPLF 160, AL 155, AF 180, AL 205, ZAF 140, ZAL 155, AH 110/140 |
