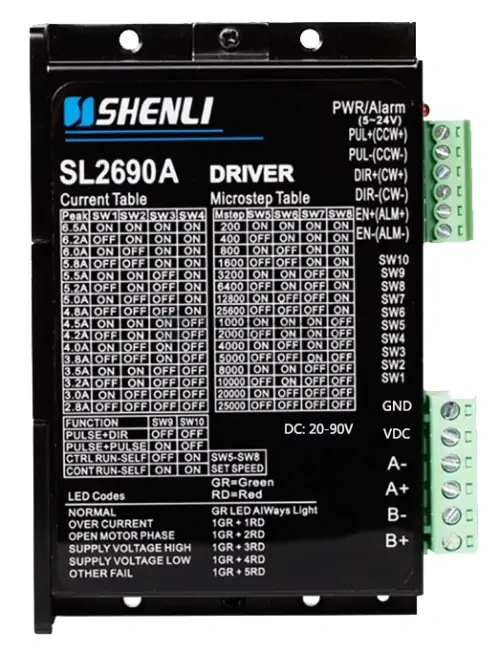

Драйвер двухфазного шагового привода с цифровым управлением
Высокоэффективный драйвер с DSP управлением с широким диапазоном рабочих напряжений, поддерживает любые приводы с малой и высокой индуктивностью, максимальный типоразмер NEMA 34, 150 мм.Применяется для производственных линий любого типа, станков ЧПУ
- Имеет автонастройку параметров двигателя, режим Half current активируется после 1 секунды простоя входных оптронов и отсутствия изменений тока на приводе, не инициированных драйвером. Имеет низкое тепловыделение и компактный размер.
- Так же, как и 2690DA используется чип STM32 для расчета токов управления подавления резонанса, защита от смены полярности не установлена, обращайте внимание на полярность питания драйвера.
- Напряжение сигнальных линий может достигать 24 В без применения дополнительных резисторов для удобства использования в промышленном оборудовании.
- Возможна замена функции сигнала EN на сигнал Alarm.
- Режим автогенерации импульсов разной интенсивности

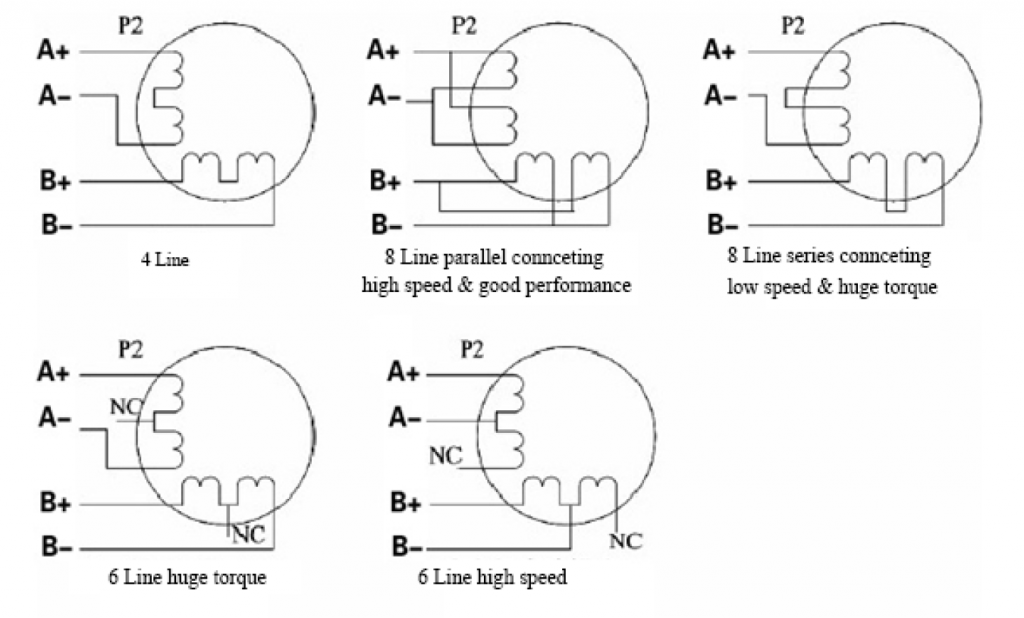

Возможные варианты подключения драйвера к разным типам двигателей
PEAK или RMS
При использовании двигателей в режиме полного шага (FULL STEP) PEAK = RMS
при использовании fullstep режима кривая тока близка к идеальному меандру и благодаря низкой частоте смены полюсов среднеквадратический ток равен пиковому току
При использовании полушага (HALF STEP или 400 шагов на оборот) RMS = PEAK/1.15
При увеличении частоты смены полюсов в 2 раза среднеквадратический ток на 15% ниже пикового тока
При использовании микрошага (делитель 4 и выше) RMS = PEAK/1.414
При увеличении частоты смены полюсов в 4 и более раза среднеквадратический ток на 41% ниже пикового тока
|
Макс. ток фазы RMS, А
|
4,6-5,6 |
|
PEAK, A
|
6,5 |
|
Напряжение DC, В
|
20-90 |
|
Максимальное деление шага
? Глубина микрошага |
1/128 |
|
Поддерживаемые двигатели, Nema
|
Array |
|
DSP чип
? тип микроконтроллера |
STM32 F302R8 |
|
Тип питания
|
Постоянный (DC) |
|
Интерфейс отладки
|
НЕТ |
|
Протокол управления драйвером
|
ШИМ (Меандр/SIN) |
|
Обратная связь
|
нет |
